Щелчок выключателя - простое действие, которое мы совершаем по несколько раз в день, даже не задумываясь. Но что происходит за декоративной панелью и можно ли поменять и установить выключатель самостоятельно? Разбираемся с экспертами, как это сделать.

Эксперты

  • Александр Балашов - специалист по обучению в направлении электрики компании Daccord;
  • Ирина Сачек - ведущий дизайнер сервиса по обустройству жилья Rerooms;
  • Ксения Кузнецова - дизайнер, директор по продукту интерьерной компании Mr.Doors.

Необходимые инструменты и материалы

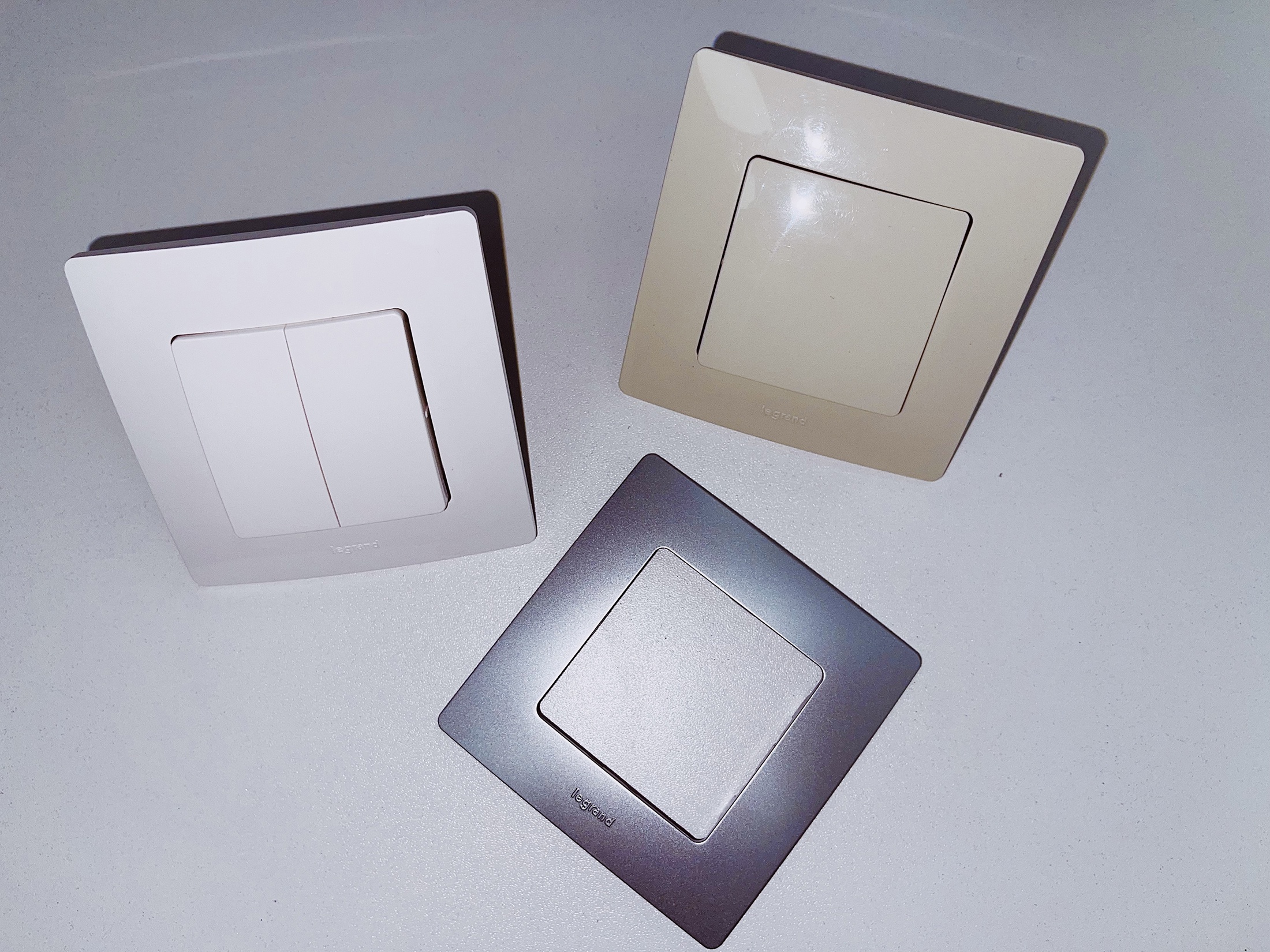

Фото № 1: Как поменять выключатель самостоятельно: пошаговая инструкцияФото: Пресс-служба Daccord


Важно! Перед началом любых работ с электропроводкой необходимо полностью обесточить помещение через щиток. Если вы не уверены в своих навыках, лучше обратиться к профессиональному электрику.

Наше портфолио более 10 000 проектов

Тип помещения
Стиль
Площадь, м²

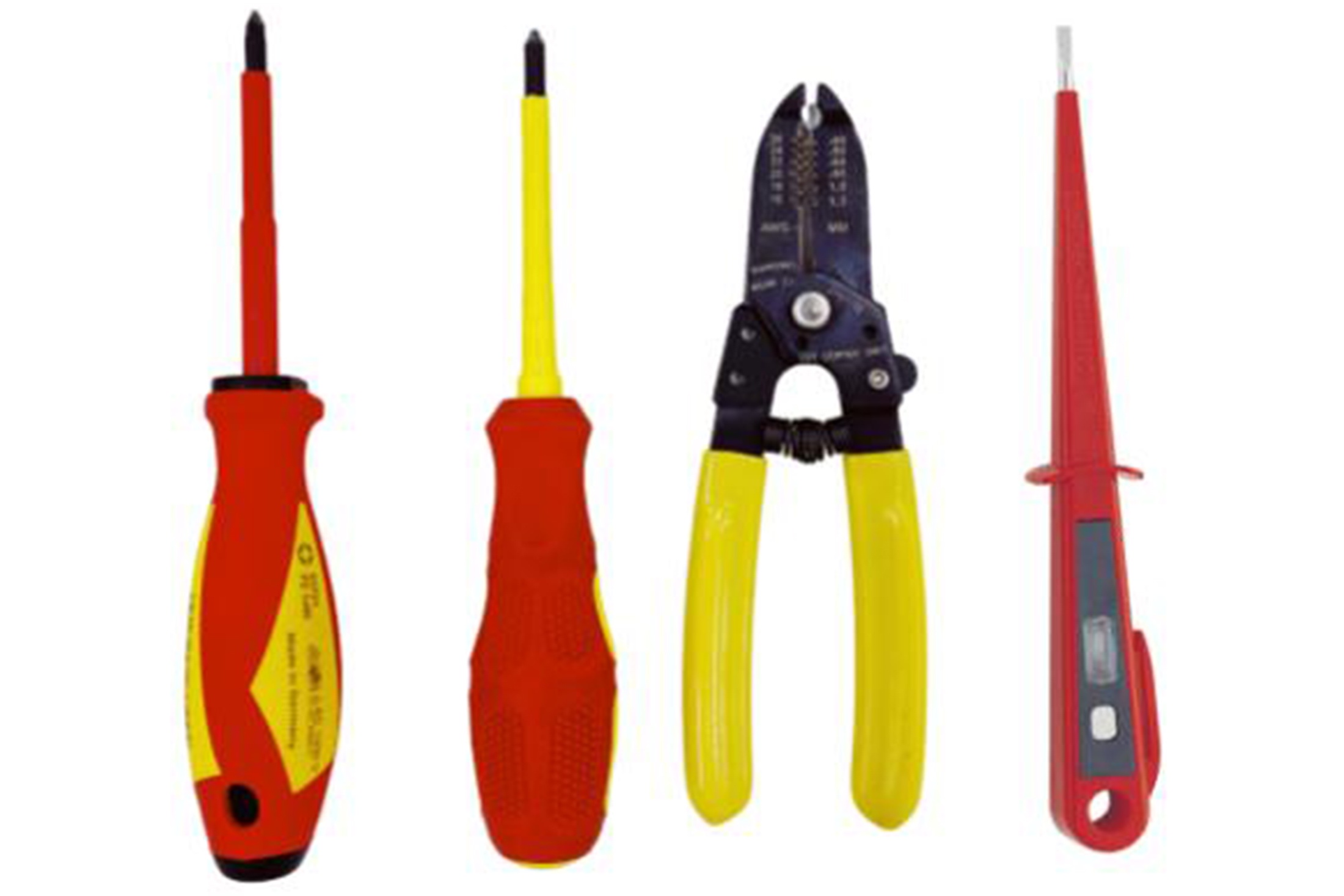

Для установки выключателя, по словам экспертов компании Daccord (ранее Legrand), понадобятся:

  • выключатель или переключатель;
  • плоская и крестовая отвертки;
  • индикаторная отвертка для проверки напряжения;
  • специальный инструмент для зачистки изоляции (стриппер). Если такого инструмента нет, можно взять кусачки или плоскогубцы;
  • строительный уровень (понадобится, если нужно установить сразу несколько выключателей рядом).

Совет! В качестве инструмента для зачистки изоляции может использоваться и острый строительный нож.

Фото № 2: Как поменять выключатель самостоятельно: пошаговая инструкцияФото: Пресс-служба Daccord



Подготовка к монтажу выключателя

Первый этап: обесточивание

  • отключите электричество на щитке;
  • проверьте отсутствие напряжения индикаторной отверткой;
  • убедитесь, что все приборы в помещении выключены.

Рассчитайте точную стоимость ремонта на онлайн-калькуляторе

и бесплатно получите подробную смету на ремонт

Рассчитать

"Безопасность - прежде всего. Для начала отключите электричество в той части дома или квартиры, где вы будете проводить монтаж. Для этого найдите нужный автоматический выключатель в электрическом щитке и выключите его. Чтобы удостовериться, что электричество отключено, вам и понадобится индикаторная отвертка. Коснитесь проводника наконечником отвертки, к другому концу отвертки, к металлической части в основании рукоятки, приложите палец: если лампочка в корпусе отвертки горит - напряжение есть, если нет - напряжение отсутствует", - рассказал специалист по обучению в направлении электрики компании Daccord Александр Балашов.

Полезный совет! Если в щитке установлены однополюсные (однофазные) автоматы, то найдите возможность отключения и нейтрального (нулевого рабочего) проводника для той цепи, где планируются работы с целью обеспечения большей безопасности при установке или замене выключателей. Например, с помощью этих устройств двухполюсного (двухфазного) исполнения, которые вместе с фазным проводником отключат и нейтральный на нужном нам участке цепи.

Второй этап: демонтаж старого выключателя (если он есть) или определение места для нового

  • аккуратно снимите рамку и накладку клавиши;
  • открутите крепежные винты механизма выключателя;
  • осторожно извлеките выключатель из подрозетника;
  • сфотографируйте схему подключения старого выключателя.

"Если у вас установлен старый выключатель, то его нужно демонтировать. Если же нет, то вам нужно сделать отверстие в стене для установки подрозетника. При необходимости установить два и более выключателя с помощью строительного уровня сделайте разметку на стене, а затем убедитесь, что проделанные отверстия позволяют установить подрозетники на одном уровне", - советует Балашов.

Третий этап: подготовка проводов

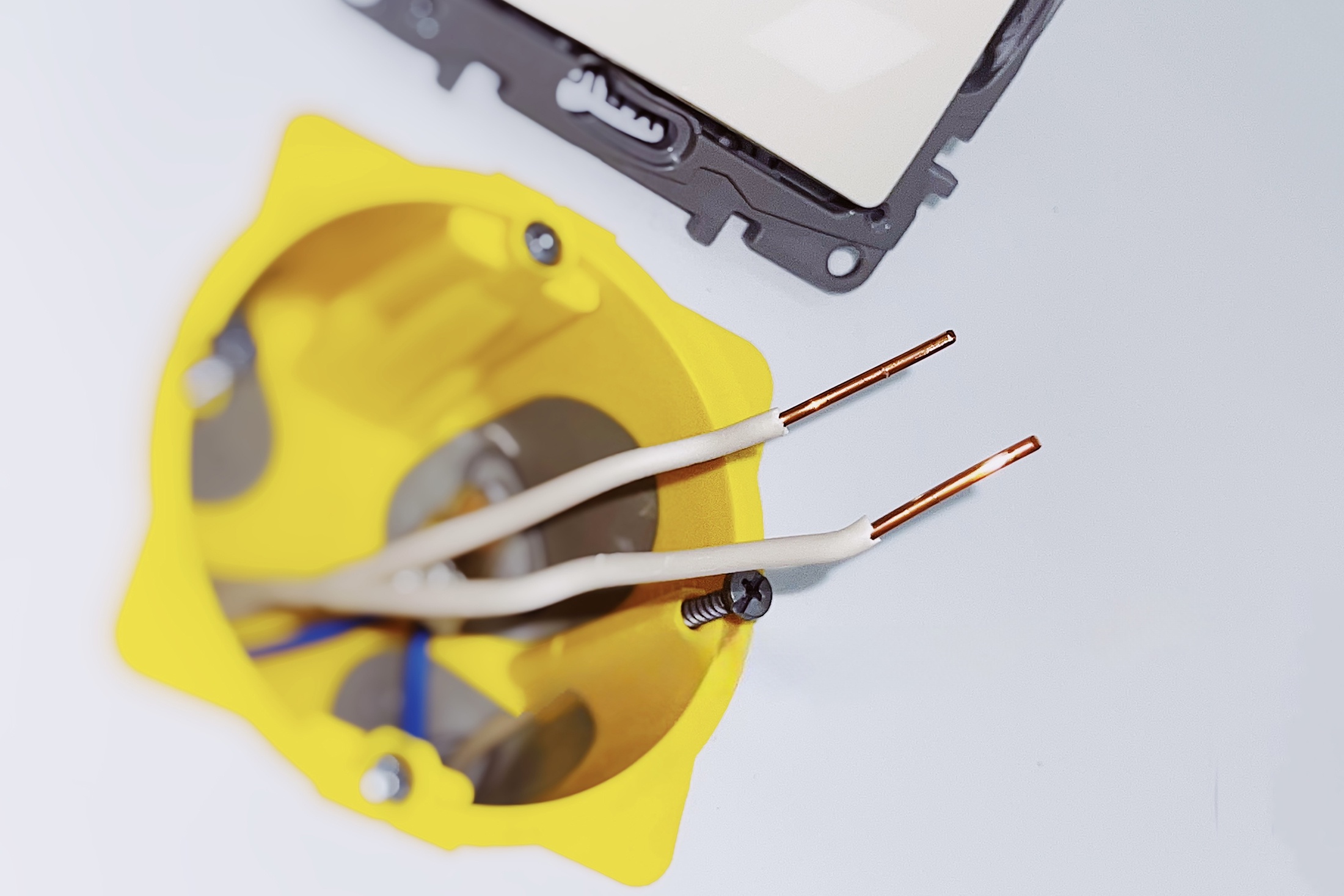

Фото № 3: Как поменять выключатель самостоятельно: пошаговая инструкцияФото: Пресс-служба Daccord

  • проверьте состояние изоляции;
  • при необходимости зачистите концы проводов (10-13 мм - необходимы для надежной фиксации провода и контакта в зажиме механизмов выключателей и розеток);
  • убедитесь в надежности контактов.

"Для подключения выключателя необходимо правильно подготовить к монтажу провода. Для этого убедитесь, что выходящие провода достаточно длинные (рекомендуем оставлять длину порядка 12 см). Такие провода значительно удобнее подключать, а в будущем это позволит облегчить замену выключателя при необходимости. Согласно маркировке на суппорте выключателя, стриппером зачистите концы проводов, удалив изоляцию на глубину 10-13 мм, что обеспечит их надежное подключение и фиксацию в соответствующих клеммах ", - говорит Балашов.

Четвертый этап: установка подрозетника

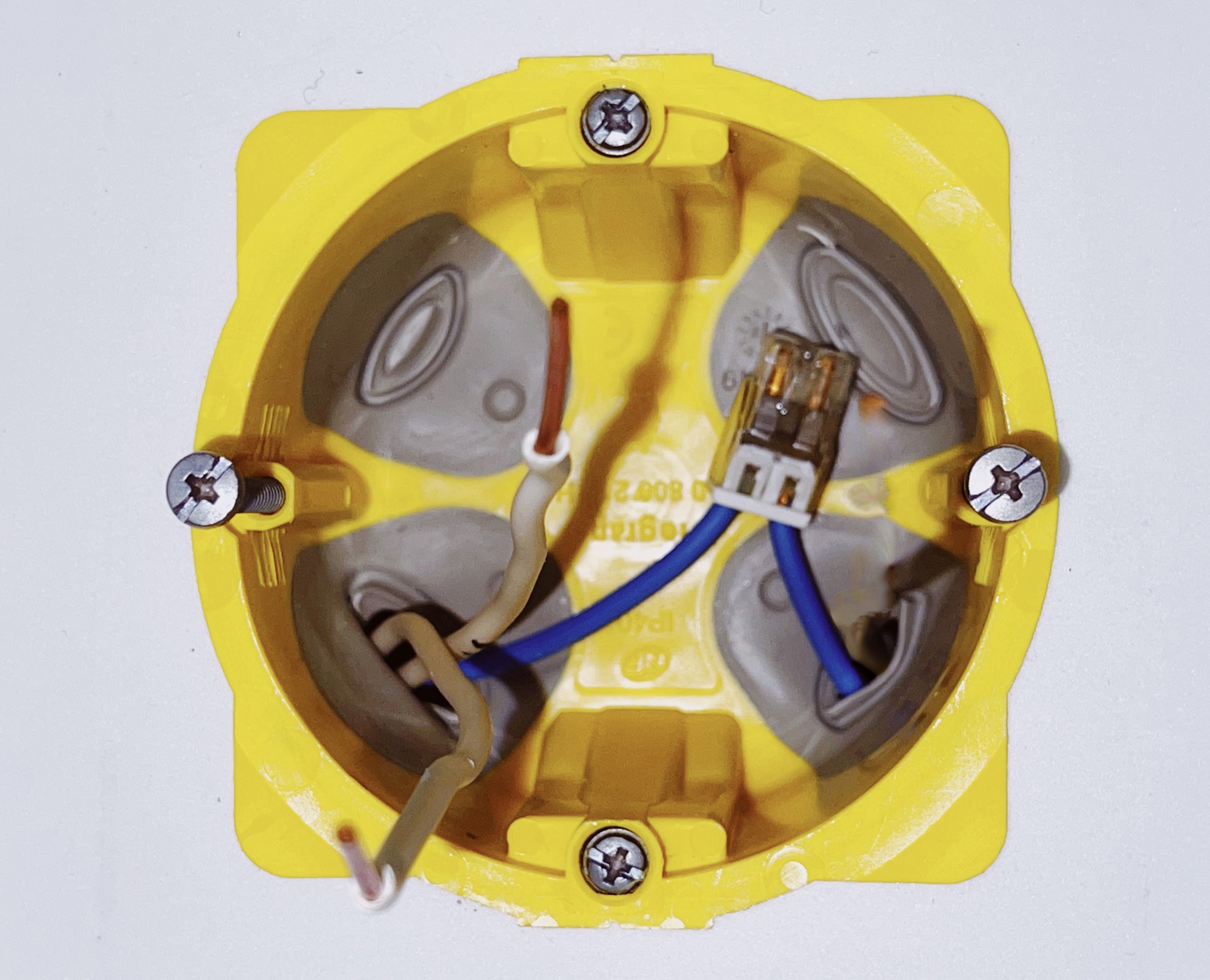

Фото № 4: Как поменять выключатель самостоятельно: пошаговая инструкцияФото: Пресс-служба Daccord

Прочно закрепите подрозетник в проделанном ранее отверстии с помощью раствора, саморезов или специальных лапок (метод крепежа зависит от материала и типа стен).

  • для монтажа в кирпичную или бетонную стену используют алебастровый или цементный раствор либо распорные лапки;
  • при установке подрозетника в гипсокартон чаще всего используют распорные лапки, но иногда и специальные пластиковые фиксаторы (если тонкие перегородки);
  • при монтаже в деревянные стены лучше всего использовать саморезы.

После монтажа подрозетника перейдите к установке выключателя. Способ установки может различаться в зависимости типа оборудования. Об этом мы поговорим чуть позже.

Полезные советы на шаге подготовки к монтажу выключателя:

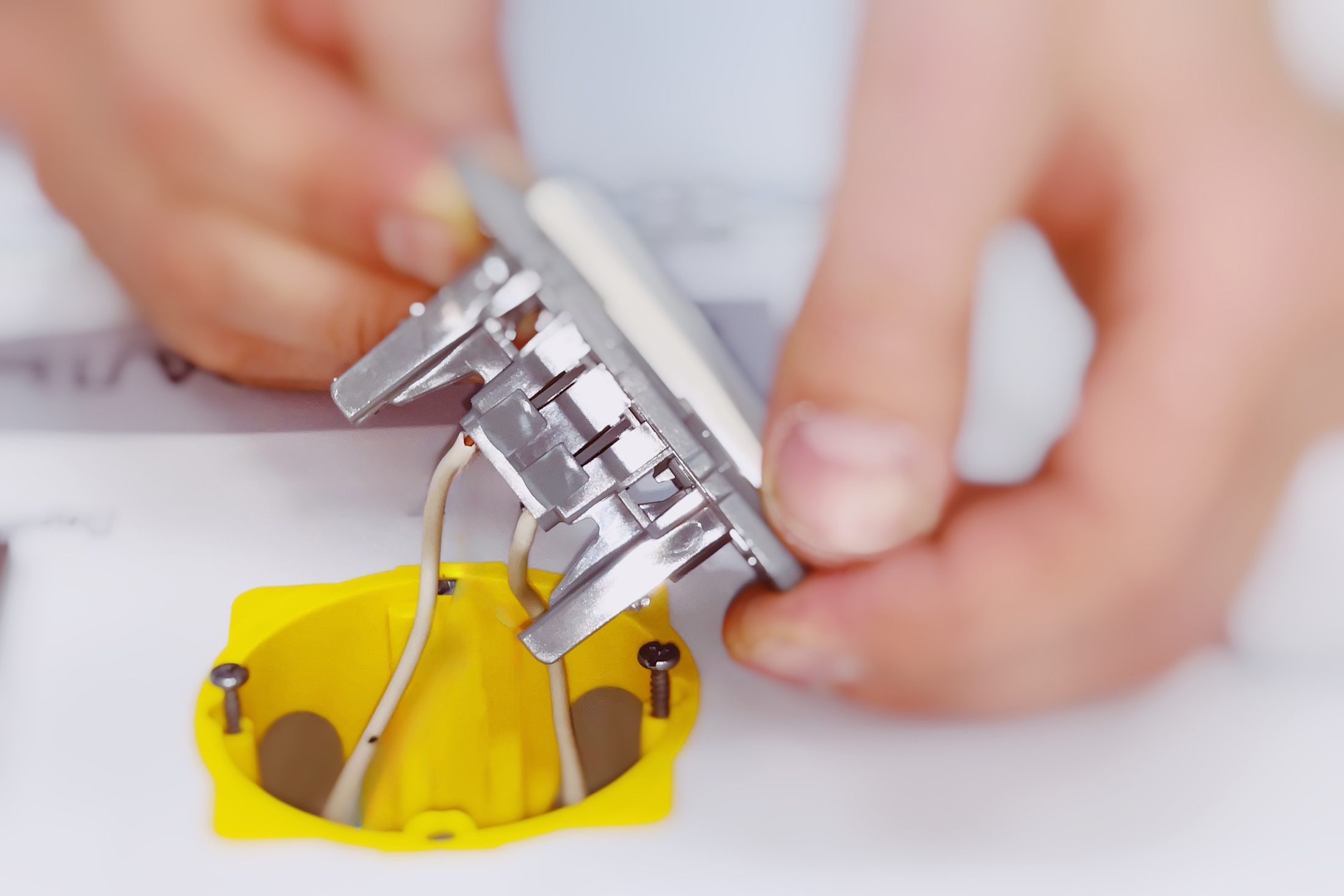

Фото № 5: Как поменять выключатель самостоятельно: пошаговая инструкцияФото: Пресс-служба Daccord

  1. Если под рукой нет специального инструмента для зачистки изоляции, можно воспользоваться строительным ножом. С его помощью аккуратно разрежьте изоляционную оболочку провода вдоль нужной длины, не повредив при этом изоляцию отдельных проводников. Отделите оболочку от жил, загните ее назад на лезвие ножа и обрежьте.
  2. Для облегчения монтажа к клеммам жестких проводов перед подключением изогните их ближе к концам по небольшому радиусу немного более, чем на 90 градусов. При этом зачищенные концы остаются ровными.
  3. В случае, если у вас проводка выполнена проводами с многопроволочными жилами (гибкие провода), то рекомендуется для более надежного контакта и избегания аварийных ситуаций в клеммах на концы таких проводов установить подходящего диаметра наконечники путем опрессовки. Это также поможет предотвратить повреждения гибких жил при монтаже в клеммы и облегчит в будущем при необходимости их повторный монтаж и демонтаж из выключателя.

Монтаж одноклавишного выключателя

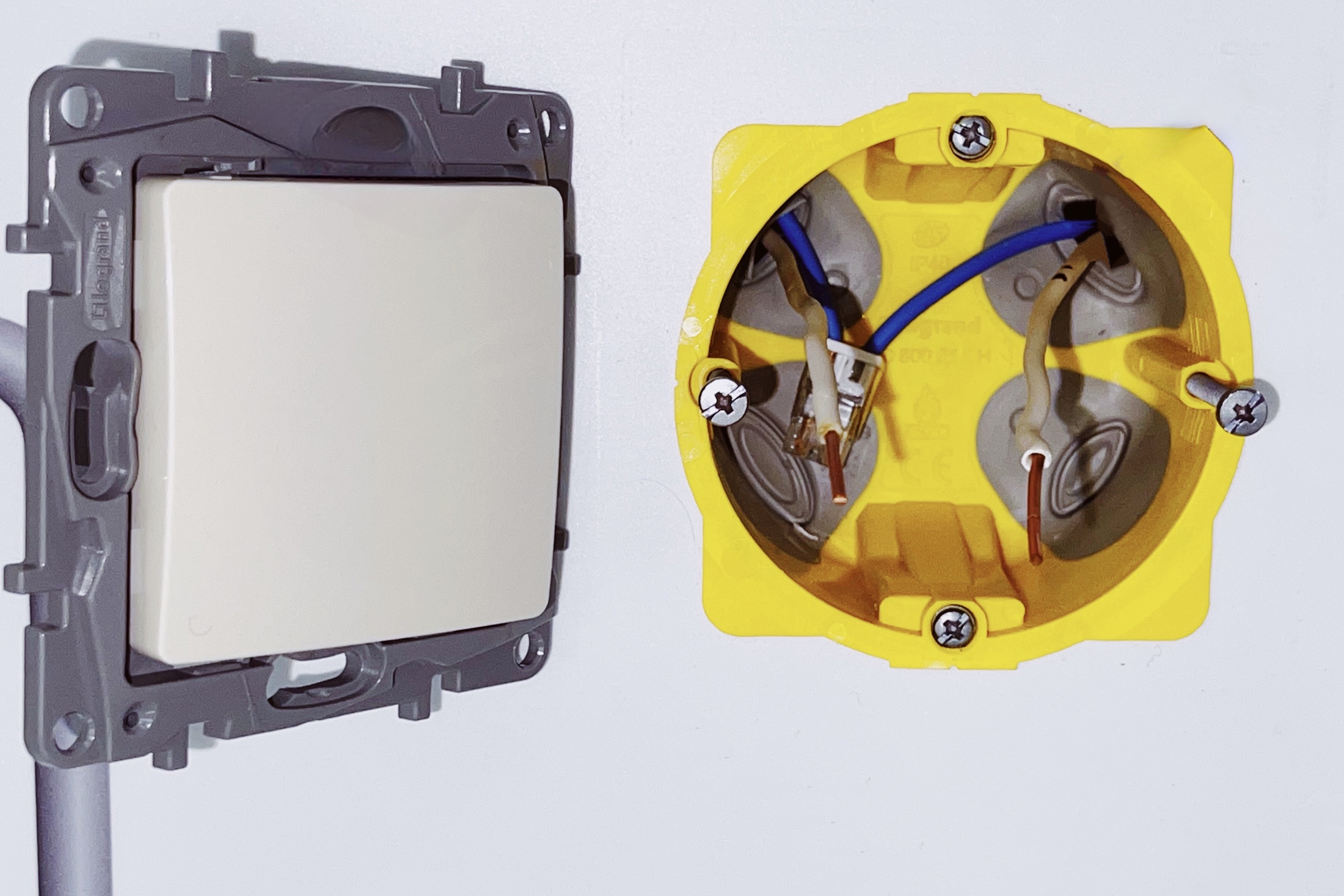

Фото № 6: Как поменять выключатель самостоятельно: пошаговая инструкцияФото: Пресс-служба Daccord

Для вашего удобства мы разработали пошаговую инструкцию по установке одноклавишного выключателя.

Этап 1: подключение проводов

Для начала определите, для чего нужен каждый провод:

  • входящий фазный провод (обычно коричневый или красный);
  • выходящий провод к лампе (любой цвет, кроме желто-зеленого).

"Для подключения одноклавишного выключателя используются выводы фазного провода, которые непосредственно механизмом выключателя либо замыкаются между собой, либо размыкаются, обеспечивая тем самым включение и выключение освещения. Подготовленные ранее концы фазного провода подключите к соответствующим клеммам механизма одноклавишного выключателя. Аккуратно уложите провода в подрозетник и закрепите выключатель", - говорит Балашов.

Этап 2: монтаж в стену

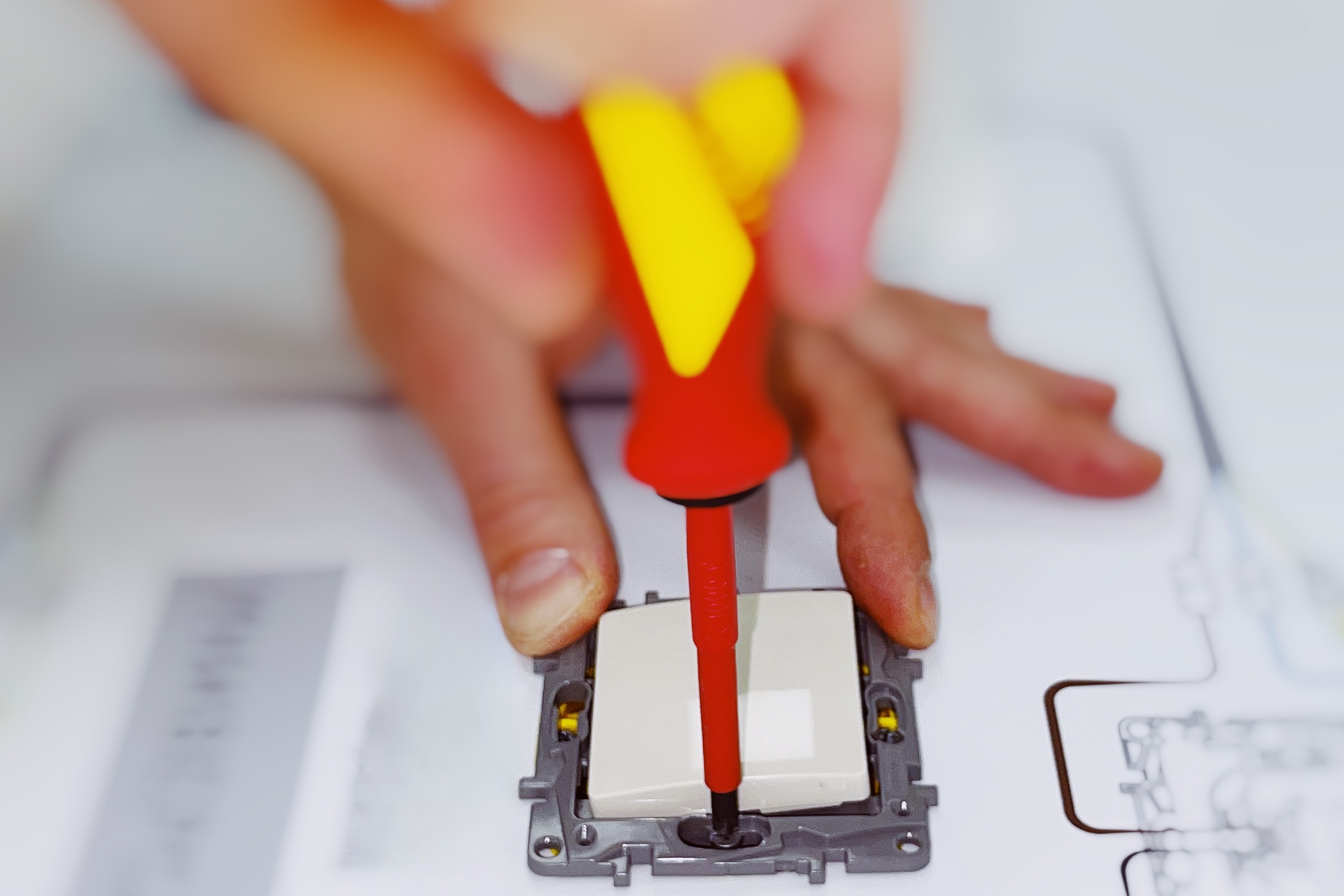

Фото № 7: Как поменять выключатель самостоятельно: пошаговая инструкцияФото: Пресс-служба Daccord

  • поместите выключатель в подрозетник;
  • закрепите его винтами;
  • установите декоративную панель.

"Убедитесь, что суппорт выключателя плотно прилегает к подрозетнику без дополнительных усилий. Удостоверьтесь, что провода нигде не заломаны и не зажаты Закрепите выключатель зажимами или винтами для надежной фиксации", - советует Александр Балашов.

Этап 3: проверка проделанной работы

Включите электричество и проверьте работу выключателя.

Совет эксперта! "Распространено два способа крепления выключателя. Как правило, при самостоятельном монтаже его фиксируют так называемыми монтажными "лапками", которые цепляются за подрозетник. При таком способе крепления есть особенности, которые стоит учитывать. Первая особенность - при затягивании винтов лапок нужно убедиться, что в процессе закрепления эти лапки не повредят наши провода, это очень важно с точки зрения безопасности. Вторая особенность - крепление лапками со временем может расшатываться. В итоге может потребоваться ревизия крепежа выключателя и его переустановка. Надежнее закрепить выключатель на винты монтажной коробки.

Монтажные отверстия, в том числе и в подрозетниках, могут создавать канал распространения огня и дыма. Рекомендуется даже в месте входа проводки в монтажную коробку поставить изолирующую втулку или заглушку (из негорючих материалов), в которой можно прорезать отверстие точно по размеру кабеля. Также в продаже есть подрозетники со специальными фланцами для ввода и вывода кабеля, обеспечивая к ним плотное прилегание, что упрощает качественный монтаж. Поэтому качественная и надежная монтажная коробка - это, в том числе, дополнительный вклад в пожарную безопасность вашего дома", - считает Балашов.

Монтаж двухклавишного выключателя

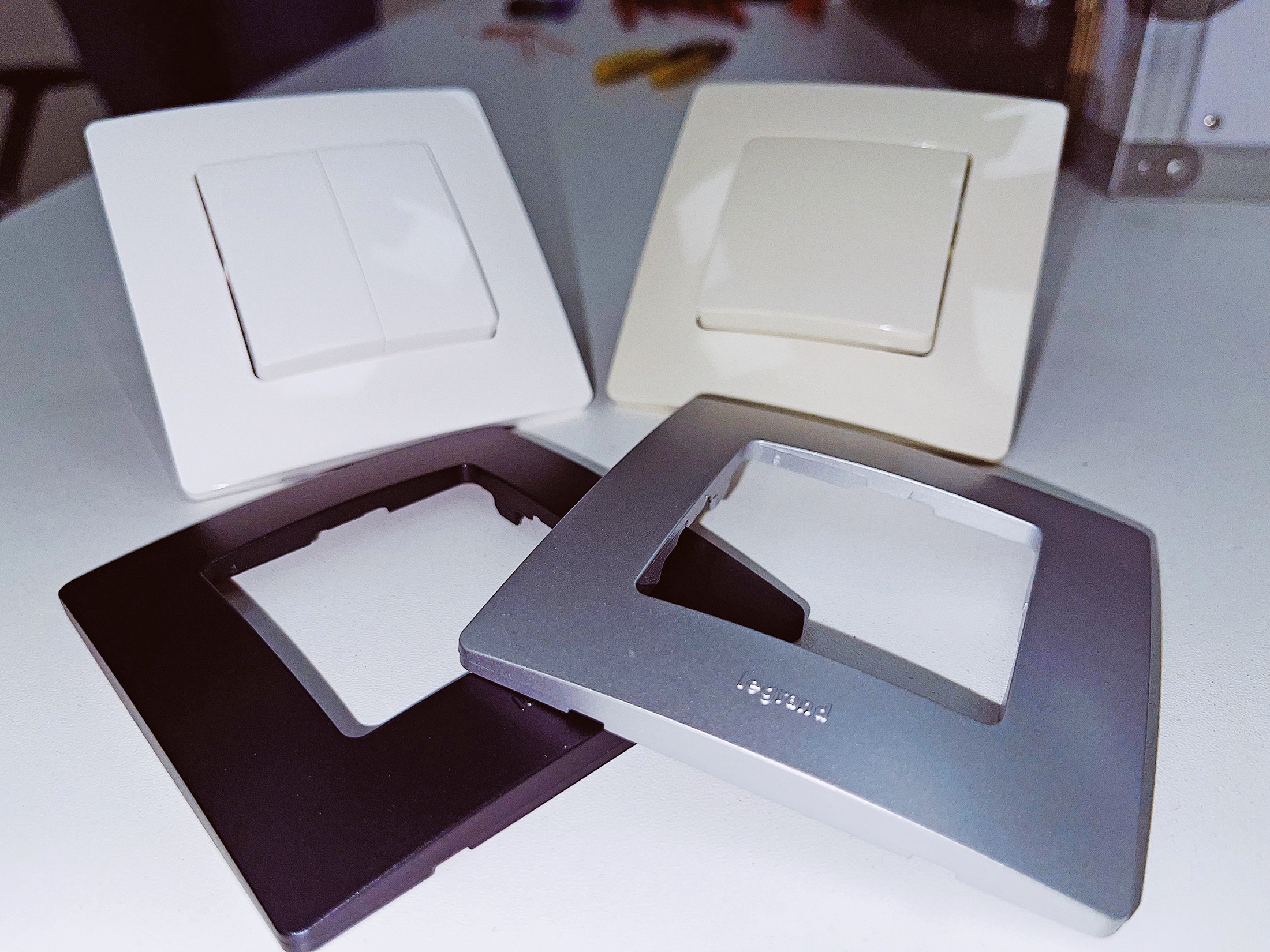

Фото № 8: Как поменять выключатель самостоятельно: пошаговая инструкцияФото: Пресс-служба Daccord

У двухклавишного выключателя есть свои особенности подключения. Главное отличие от одноклавишного - наличие трех контактов:

  • общий входящий фазный провод;
  • два выходящих провода к разным лампам/группам освещения.

По словам Александра Балашова, двухклавишный выключатель можно подключить к разным группам освещения (например, для разных светильников), для этого используется большее количество проводов, чем в случае с одноклавишным. При этом сама последовательность установки не меняется.

Этап 1: подключение проводов

Подключите фазный провод к общей клемме (механическое соединение, с помощью которого электрические провода крепятся к устройству), затем подключите выходные провода к отдельным клеммам для каждой клавиши, ведущим к разным светильникам.

Этап 2: крепление выключателя к подрозетнику

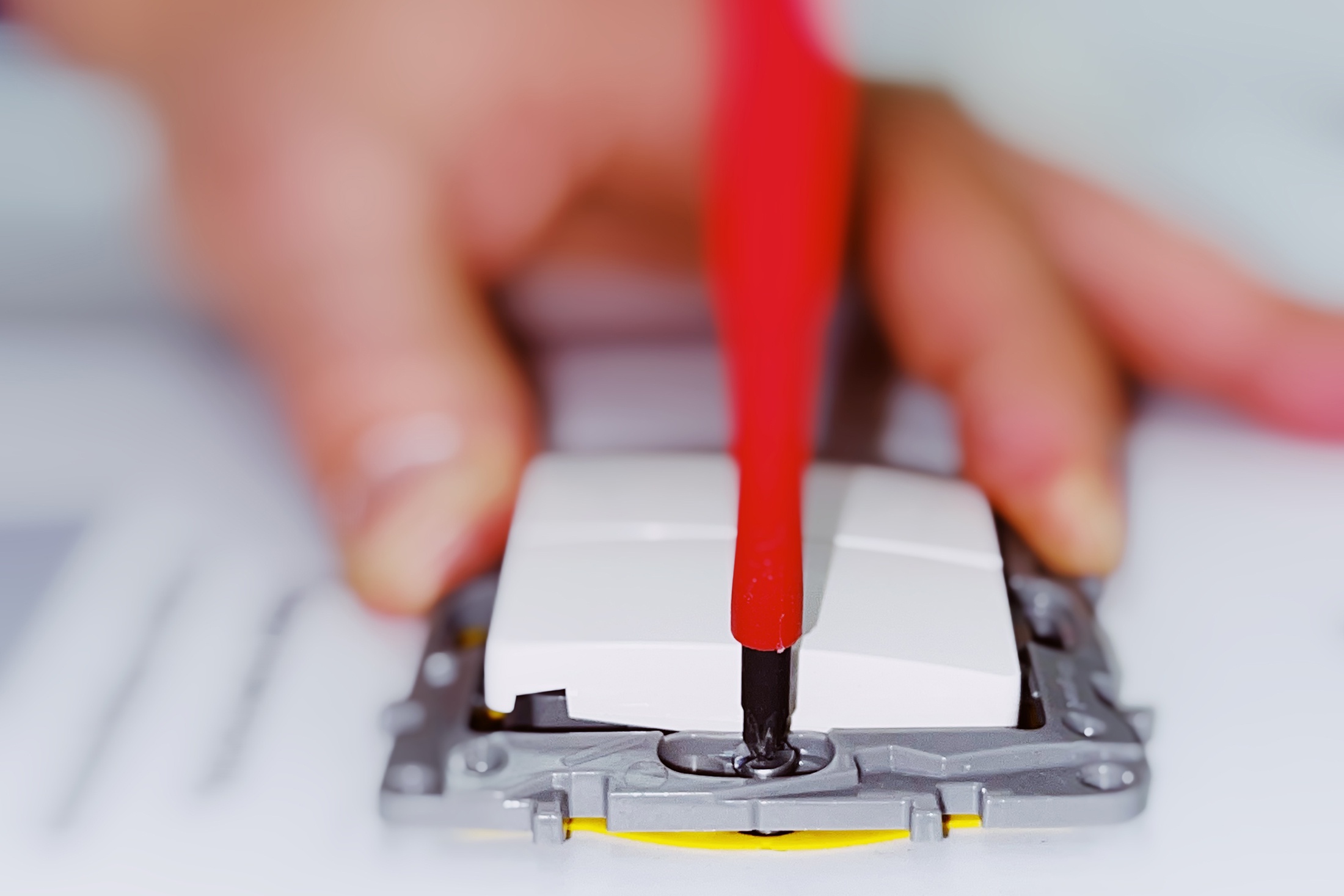

Фото № 9: Как поменять выключатель самостоятельно: пошаговая инструкцияФото: Пресс-служба Daccord

Закрепите выключатель зажимами или винтами для надежной фиксации. Убедитесь, что провода нигде не зажаты.

Этап 3: проверка проделанной работы

Включите электричество и проверьте, работает ли каждая клавиша отдельно, включает ли свою группу ламп.

Монтаж проходного выключателя (переключателя)

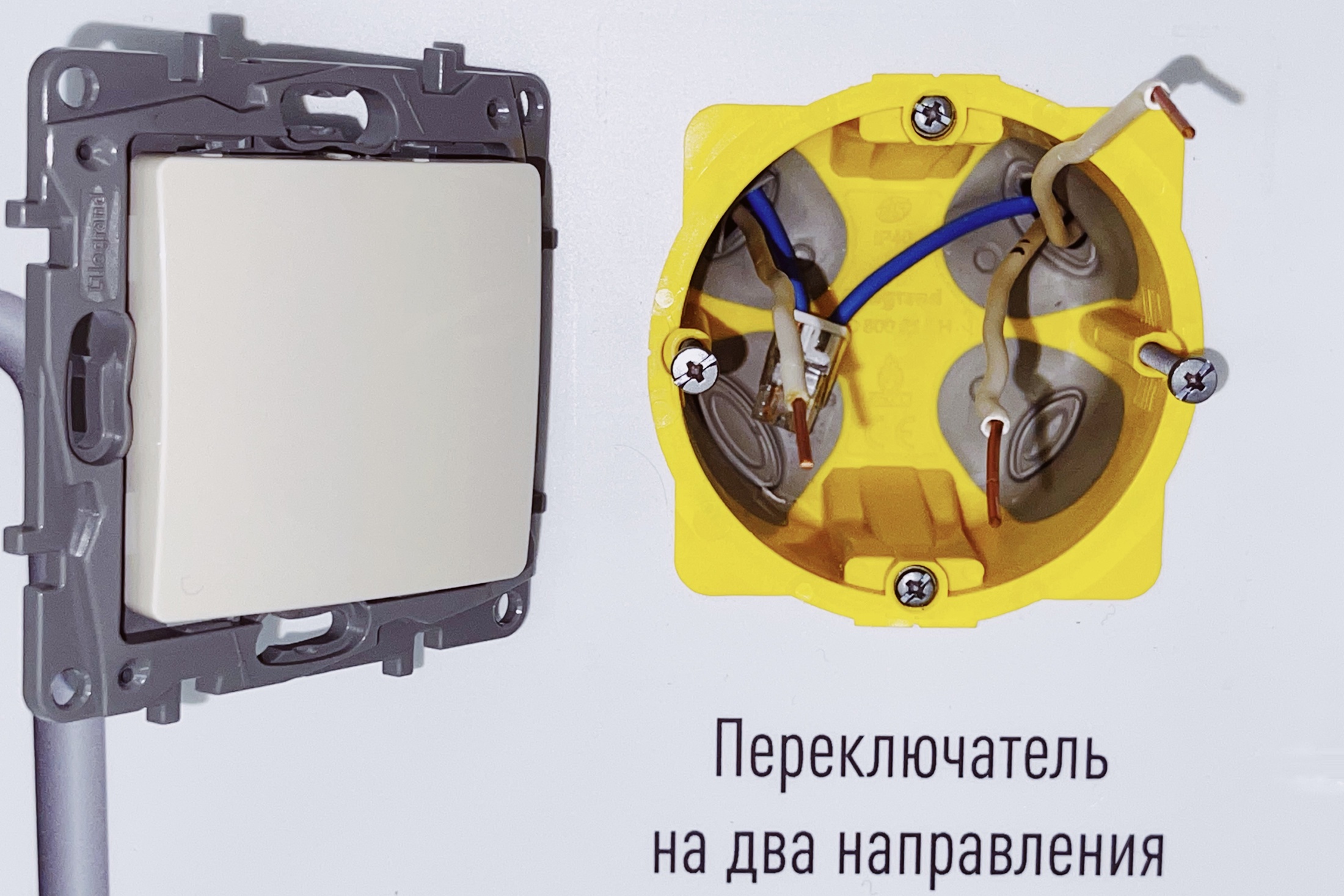

Фото № 10: Как поменять выключатель самостоятельно: пошаговая инструкцияФото: Пресс-служба Daccord

Проходной выключатель позволяет управлять освещением с двух разных мест. У проходного выключателя есть свои особенности подключения, и для подключения таких выключателей понадобится три провода.

"Проходные выключатели, или переключатели, как правило, монтируются парами (или более), чтобы освещением можно было управлять из нескольких мест. Особенность проходного выключателя заключается в том, что он не разрывает цепь напрямую, как обычные выключатели, а переключает контакты между двумя проводниками. В данном случае при монтаже вам понадобятся три провода: один фазный и два переключающих. Примечательно, что часто проходные выключатели внешне неотличимы от обычных выключателей, если нет специальных маркировок на клавишах", - замечает Балашов.

Этап 1: подключение проводов

Подключите фазный провод к общей клемме первого выключателя, а другие - к переключающим контактам. Затем подключите переключающие провода к клеммам второго выключателя, при этом провод от выходной клеммы идет на лампу. Затем подключите провод от выходной клеммы второго выключателя к лампе.

Этап 2: крепление выключателя к подрозетнику

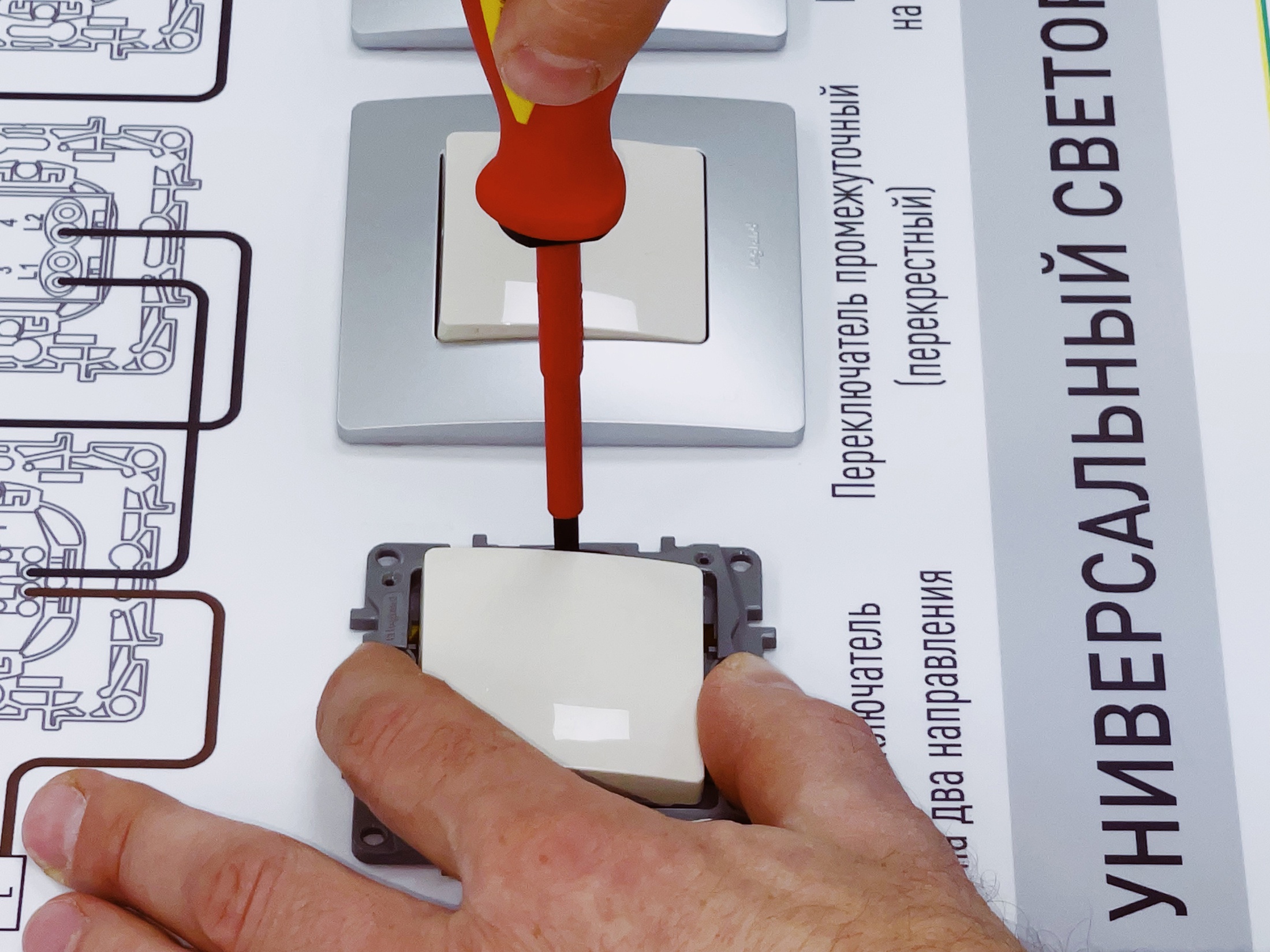

Фото № 11: Как поменять выключатель самостоятельно: пошаговая инструкцияФото: Пресс-служба Daccord

Закрепите выключатель зажимами или винтами для надежной фиксации. Убедитесь, что провода нигде не зажаты.

Этап 3: проверка проделанной работы

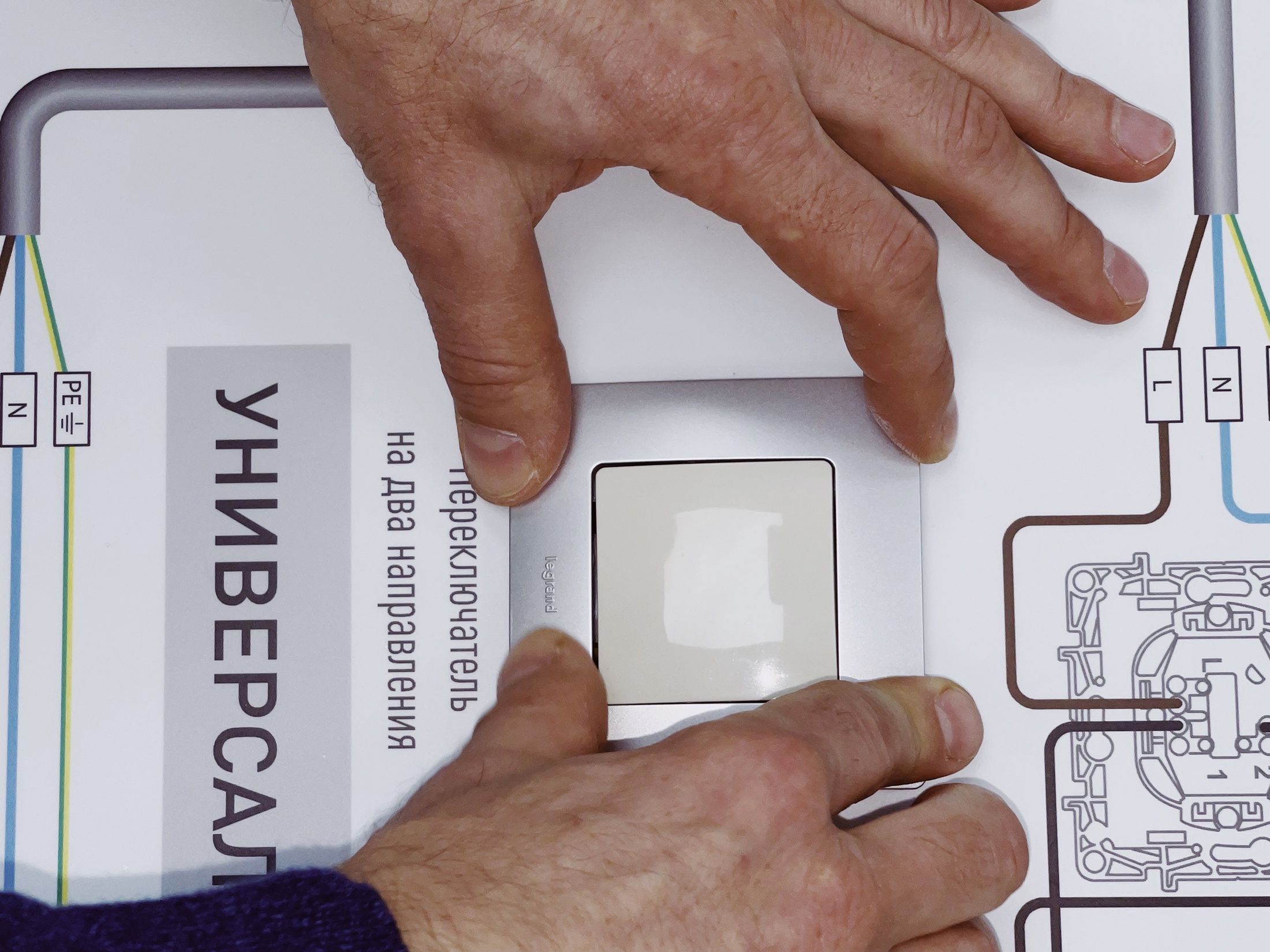

Фото № 12: Как поменять выключатель самостоятельно: пошаговая инструкцияФото: Пресс-служба Daccord

Включите электричество и проверьте, включается ли свет корректно при переключении с обеих сторон.

Как выбрать место для выключателя

"В современном интерьере выключатель - это гармонично вписывающийся функциональный декор. Важен и цвет, и материал: будь то металл, пластик или эксцентрично подсвеченный контур в стекле", - говорит Ирина Сачек, ведущий дизайнер сервиса по обустройству жилья Rerooms.

Важно, по ее словам, обратить внимание на такие моменты:

  • Разместите выключатель на расстоянии 20-30 см от края проема. Это расстояние напрямую зависит от ширины наличника двери: чем наличник шире, тем дальше располагаем выключатель.
  • Высоту размещения выключателя найти очень просто - необходимо подойти к дверному проему и приложить руку так, как если бы вы пытались выключить освещение в комнате. Высота колеблется от 80 см до метра.
  • В жилых помещениях выключатели находятся внутри помещения, со стороны ручки двери. Если помещение техническое или санитарное - выключатели находятся перед входом в помещение, также со стороны ручки двери.
  • Выключатели можно размещать на стене одиночно либо в специальных рамочках, где каждая клавиша включает свой сценарий освещения. Также очень важно продумать, чтобы выключатель находился в удобном месте и недалеко от участка, который будет освещаться или подсвечиваться, чтобы не пришлось при выходе возвращаться на приличное расстояние от входа в темное помещение.

"Сейчас все большую популярность набирают дистанционные выключатели, которые интегрированы в систему "умный дом", что позволяет без особых усилий и даже удаленно управлять освещенностью в помещении, - отмечает дизайнер, директор по продукту интерьерной компании Mr.Doors Ксения Кузнецова. - Популярны и сенсорные выключатели, в том числе встраиваемые в мебель для включения и выключения мебельной подсветки. Их размер не более 1 см, поэтому они никак не меняют общую эстетику мебели, но при этом позволяют менять световые сценарии".

Существует, по словам дизайнера, и великое множество дизайнерских исполнений выключателей, их легко можно подобрать под любой стиль интерьера и тем самым поддержать общую концепцию.

Выбирая выключатель, учитывайте, в каком именно помещении он будет установлен:

  • для детских комнат, спален, а также в прихожих и коридорах лучше использовать модели выключателей с подсветкой и регулируемой яркостью освещения, советует Кузнецова.
  • для помещений и пространств с повышенной влажностью (например, кладовые в подвальных помещениях жилых домов или дачные веранды) стоит выбирать модели с защитой от влаги и низких температур.

Одна из самых распространенных ошибок, по мнению Кузнецовой - избыток или недостаток выключателей. Позже это нарушает комфорт хозяев квартиры и приводит к необходимости переделывать уже готовый интерьер.

Совет эксперта! Нужно еще на этапе дизайн-проекта предусмотреть достаточное количество выключателей во всех зонах помещения и обязательно учесть ритм жизни хозяев, их привычки и потребности, чтобы дом был местом, где комфортно находиться, советует Кузнецова. Также к выключателям должен быть свободный доступ, это тоже предусматривается на этапе дизайн-проекта с расстановкой мебели.
